首頁 > 產品展示 > ZYG型打刀缸ZYG型打刀缸

詳情描述

ZYG型打刀缸性能規格

ZYG型打刀缸是一種氣液增壓式打刀缸。該種打刀缸把壓力較小的氣壓轉變成壓力較大的液壓，從而使數控機床能利用成本較低的氣壓就可產生其所需的較大打刀力。
1、能自動將進入油缸內的空氣排出，使增壓缸的出力與行程保持不變。
2、采用高質量的耐磨導向環和德國進口密封圈。
3、采用專利技術杜絕氣缸空氣進入油缸。
4、性能穩定、使用壽命長。

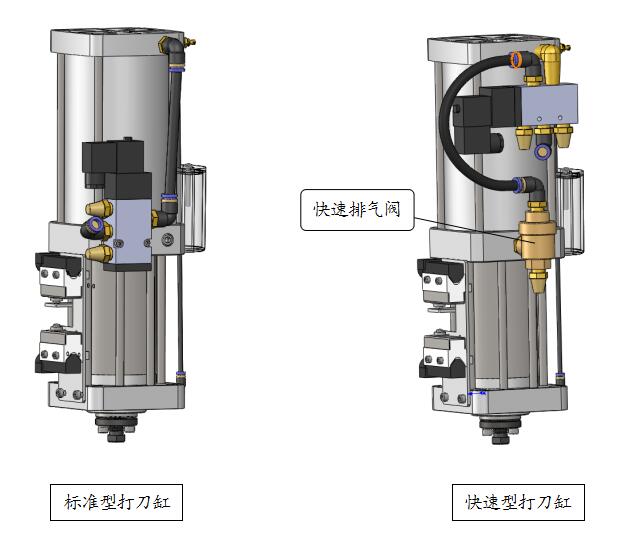

各種ZYG型打刀缸均有標準型打刀缸和快速型打刀缸之分；快速打刀缸打刀速度要比普通打刀缸快30%左右?？焖俅虻陡撞捎么笸◤诫姶砰y，另加一快速排氣閥，加快打刀缸的進氣和排氣速度，以實現快速打刀。

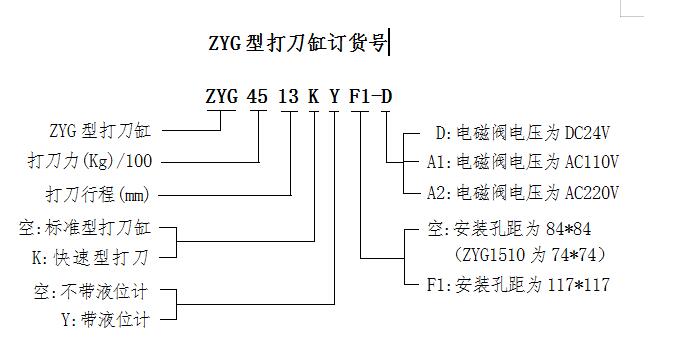

ZYG型打刀缸訂貨舉例

如：ZYG4013KYF1-D表示

1. 打刀缸為ZYG 型打刀缸
2. 打刀力為4000Kg
    3. 打刀行程為13mm
4. 打刀缸為快速型打刀缸
5. 打刀缸油杯帶液位計
6. 安裝孔距為117*117
7. 電磁閥電壓為DC24V

ZYG型打刀缸規格參數表

型號	打刀力(Kg)			行程 mm	總高 mm	空載打刀速度 (s/次)		適用機床	下載圖紙
	進氣氣源壓力（Mpa）					空載打刀速度 (s/次)
	0.4	0.5	0.6			標準型	快速型
√ ZYG1510	1050	1310	1580	10	268	0.17		30# 刀柄	PDF圖	CAD圖
ZYG2013	1480	1850	2220	13	315	0.33		30# 刀柄	PDF圖	CAD圖
ZYG3013	1960	2450	2940	13	315	0.38		40# 刀柄	PDF圖	CAD圖
ZYG3513	2400	3000	3600	13	362	0.43	0.36		PDF圖	CAD圖
ZYG4013	2660	3330	4000	13	362	0.46	0.40		PDF圖	CAD圖
ZYG4018	2660	3330	4000	18	444	0.64	0.55		PDF圖	CAD圖
√ ZYG4513	3180	3970	4770	13	376	0.58	0.46		PDF圖	CAD圖
ZYG4515	3180	3970	4770	15	434	0.70	0.55		PDF圖	CAD圖
ZYG4515	3180	3970	4770	15	434	0.70	0.55	50# 刀柄	PDF圖	CAD圖
ZYG4517	3180	3970	4770	17	469	0.79	0.62		PDF圖	CAD圖
ZYG6015	3840	4800	5770	15	498	0.80	0.58		PDF圖	CAD圖
√ ZYG7015	4540	5680	6820	15	403	0.94	0.62		PDF圖	CAD圖
ZYG7017	4540	5680	6820	17	440	1.06	0.72		PDF圖	CAD圖
ZYG7020	4540	5680	6820	20	496	1.25	0.85		PDF圖	CAD圖
ZYG7515	4960	6200	7450	15	436	0.94	0.64		PDF圖	CAD圖
ZYG7517	4960	6200	7450	17	471	1.08	0.74		PDF圖	CAD圖

1. 打√為相應機床推薦使用打刀缸型號，

2. 各種快速型打刀缸安裝尺寸均與對應標準型打刀缸一樣
